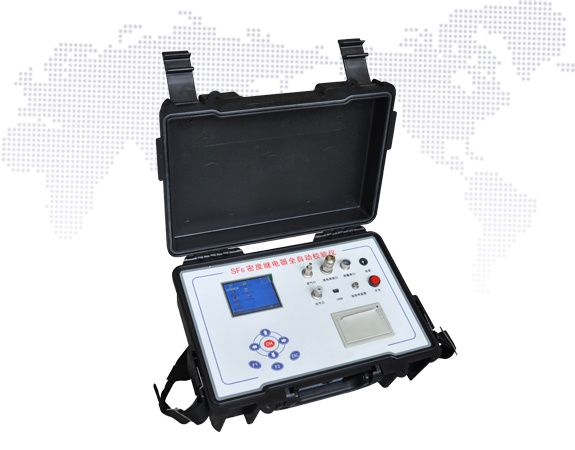

-GDJD-3A SF6气体密度继电器全自动校验仪

产品概述

GDJD-3A SF6气体密度继电器全自动校验仪采用嵌入式微机技术，选用进口高性能压力、温度传感器。能实现测量过程全自动，运用先进的SF6气体压力和温度之间关系的数学模型，能自动进行标准换算。特别适用于电力系统中SF6气体产品的生产、安全运行、预试以及维护。

主要功能
闭锁回复值校验：继电器指针为零位时，缓慢匀速充气，记录继电器闭锁动作时压力值并进行标准换算
报警回复值校验：继续缓慢匀速充气，记录继电器报警动作时压力值并进行标准换算
超压回复值校验：继续缓慢匀速放气，记录继电器超压报警时压力值并进行标准换算
超压值校验：继电器内压力值高于报警回复值时，缓慢匀速放气，记录继电器报警信号时压力值并进行标准换算
闭锁值校验：继续缓慢匀速放气，记录继电器闭锁信号时的压力值并进行标准换算

其他功能
如被校验的继电器附有压力表或密度表，可对其精度进行全自动校验
任意环境温度下SF6气体压力和20℃时的标准压力的相互换算
可设定多次测量同一密度继电器，取测量平均值

产品特点
该校验仪吸收国内同类产品先进经验，运用了先进的精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：

全自动对密度继电器和压力表进行校验。
结构紧凑，体积小，重量轻，便于携带。
机电一体化程度高，技术先进、性能可靠。
大屏幕彩色液晶，WINDOWS菜单，直观、简便。
采用的电源具有UPS功能，适合野外作业。
配有微型打印机，随时打印测试结果。
密封性能好，校验过程中不浪费SF6气体。
连接气管两端配有进口快速逆止阀，操作简便又防止管路进入水份和空气。大多数密度继电器无须拆卸即可直接进行校验。

采样点加有智能电压保护器，采样点鱼夹误接220V电压也不会损坏校验仪，使用更安全。

技术参数

工作电源：	交直流两用，内置充电电池，可连续工作数小时，AC220V±10%，50Hz。
精度：	0.25级（可以根据用户要求定制）。
显示方式：	3.5寸真彩液晶显示。
打印方式：	针式微打。
测量压力范围：	0～1.0Mpa
校验压力范围：	20℃时标准压力0～0.9Mpa。
测量温度范围：	－50℃～+100℃。
系统温度仪：	-50℃～100℃
外形尺寸：	258×240×88
仪器重量：	约2.5Kg。
压力分辨率：	0.0001MPa
温度分辨率：	0.1℃ 5.6
存储容量：	50～100条
通信接口：	USB 2.0，支持数据分析软件
使用条件	环境温度：－20℃～60℃。
使用条件	相对温度：不大于93％（25℃）。
