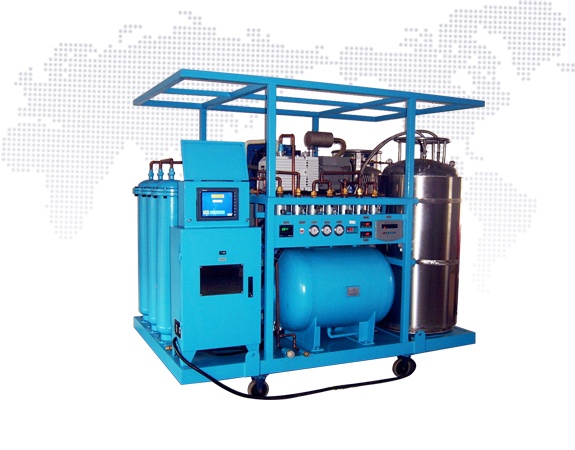

-GDQC-300C SF6气体回收固化提纯系统

产品概述

SF6气体对人体无毒、无害，但它却是能量巨大的温室气体，其对温室效应的影响是二氧化碳的23900倍。出于环保和安全考虑，如何合理、正确的回收净化及回用六氟化硫气体，已经成为亟待解决的问题。《京都议定书》已明确将六氟化硫气体列入六种全球管制使用的气体之中。使用六氟化硫回收提纯装置，能有效的处理不纯的六氟化硫气体，使之再生利用。本装置是用于SF6气体绝缘电气设备的制造、使用及科研部门从SF6设备中回收，把不合格SF6气体对其进行净化，冷冻固化处理达到国家新气标准，将达标的SF6气体回充到绝缘容器中。

组成部分

真空泵
压缩机
固化提纯装置
深冷冷冻系统
气体液化凝结器
各种过滤系统
净化装置
存储系统
阀门
PLC自动控制部件

产品功能

从SF6设备中回收SF6气体，并测定真空度。
将抽取气体液化储存
SF6设备检修完毕，抽走空气和水分
将储存的SF6气体循环干燥净化，深冷冷冻固化提纯。
将储存的SF6汽化，再输送到SF6设备或储罐
将气体回收储罐及管道、气瓶加热，抽真空至10--100Pa
在气瓶、储罐及外部储罐之间输送液态SF6
可对处理过程中的SF6气体进行取样检测分析。
可再生大容量过滤塔，双塔可切换再生。
尾气废气、杂质自动中和处理，尾气回收再处理和尾气环保达标排放处理，排出物可经过碱洗吸收，无毒排放。吸附剂碱洗深埋。排放符合环保要求。
PLC自动程序保护控制，自动手动控制可选可视，操作简单明了。
高压直接液化，另配无油增压器，快速灌瓶。
储气量300KG，可扩展外接气瓶，气罐。
气瓶电子称重。
德国同轴高压电磁阀，无一般电动阀在突然断电情况下的无法关闭及延迟关闭的危险。

在线仪表可进行微水（湿度-60℃~ +40℃；）纯度0~100%测量。

技术参数

年处理能力	≥60 吨 / 年	深冷冷冻固化系统	机械式制冷，可深冷至 -85 度低温灌瓶，带多种电气保护
净化速度	50 kg/h	缓冲罐	400L, 4.0MPa
极限真空度	≤ 10Pa	真空泵	64m3/h 极限真空： 0.06Pa
年泄漏率	≤ 0.5%	SF6 无油压缩机	20m3/h 50bar
入口液态进气	进气速度不低于 100 kg/h	真空压缩机	15m3/h 5Pa
管路系统	紫铜材质	冷凝器	4KW
灌瓶速度	≥50 kg/20 min( 夏天 ) ≥50 kg/15 min( 冬天 )	数字真空计	0—1000mbar
安装方式	固定安装	气瓶加热装置	6KW
工作环境	温度为 -5℃~35℃	冷凝系统	4KW 6800Kcal /h
储罐容积	300L	电压	380V 50Hz 三相交流
工作压力	5.0MPa	过滤 / 干燥器	<1 微米颗粒、分解物吸附、酸性物吸附、微水吸附干燥、过滤器 , 再生式可更换
固化提纯罐	150L 4.0MPa	絮状物过滤器	2 只 1 微米
