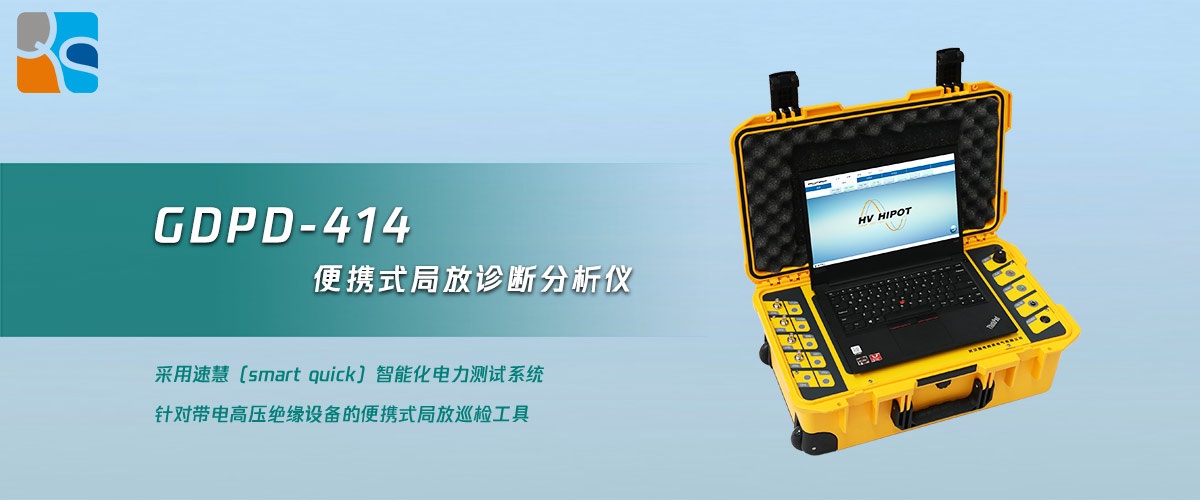

产品概述

功能特点：

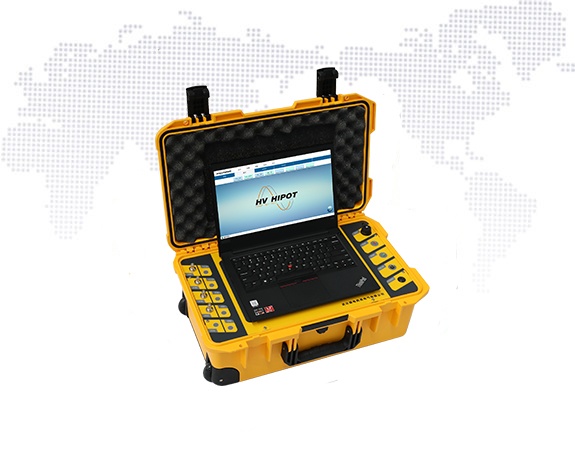

1）整机采用便携式ABS工程机箱，PD检测主机一个机箱、电脑、传感器、充电器、信号电缆均放置便携式工程附件箱内，总重量小于8KG，1人即可携带和操作。
2）便携式局放信号处理主机：采用自主研发的高速DSP/FPGA采样板卡，4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到电脑终端。
3）分析软件基于ARM嵌入式系统，显示软件基于windows系统。
4）一台数据采集主机可同时配置4路相同或不同的传感器，可进行4路信号同时采集分析。
5、可按客户要求配置6路、8路、16路信号同时采集的主机方案，以应对不同的测试需求。

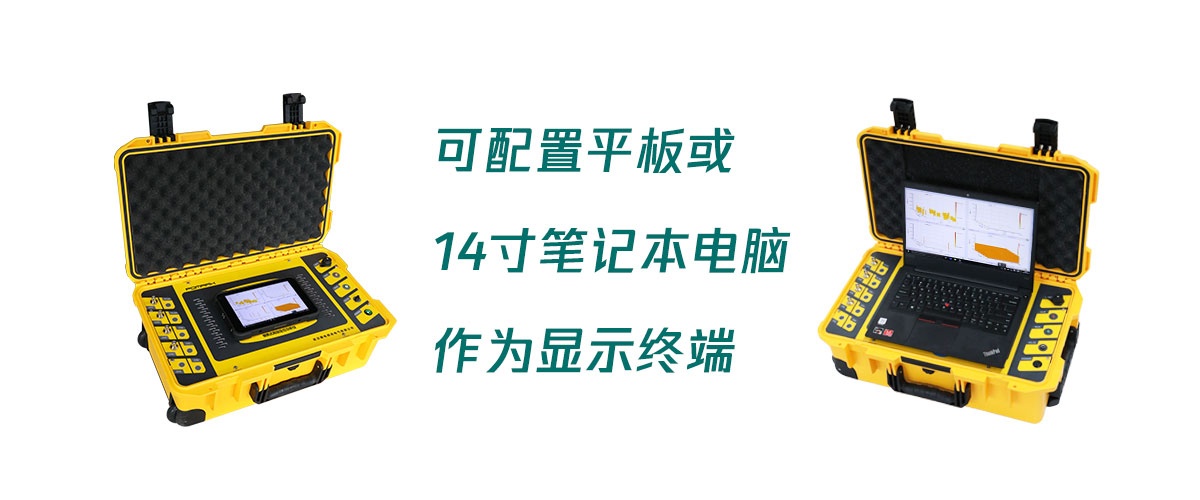

6）可配置手持式显示平板或14寸笔记本电脑作为显示终端。
7）软件系统根据检测数据，判断放电能量和部位，能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。
8）实时数据存储：测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。
9）超限报警：软件采用红、黄、蓝三色指示方式，提示局部放电的严重程度方便信息读取。
10）平均无故障时间：大于50000小时
11）多种信号同步采集方式：内同步、外同步随时切换，方便相位固定及数据分析。
12）电磁兼容：静电放电抗扰度满足GB/T17626.2-20174级
阻尼振荡波抗干扰度满足GB/T17626.10-20173级
工频磁场抗扰度满足GB/T17626.8-20063级
脉冲磁场抗扰度满足GB/T17626.9-20113级
13）电源：采用12V锂电池供电，整机功耗<20W，可持续工作8小时以上。
14）环境条件：
存储温度：-40℃～+85℃，
工作温度：-20℃～+60℃，
相对湿度：5%～95%在35℃下无凝露
15）重量轻、易携带，很适合现场使用
信号采集主机重量<3kg
