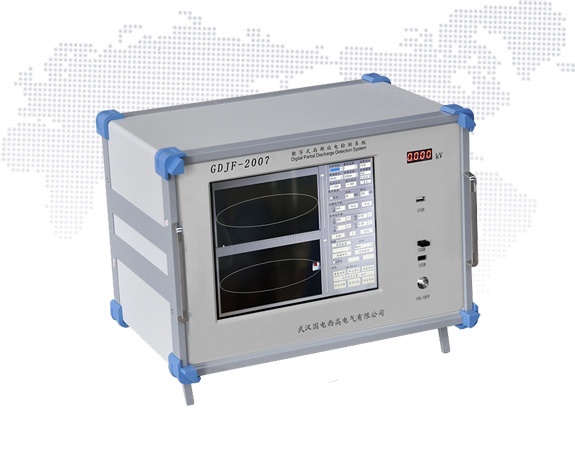

-GDJF-2007数字式局放仪

产品概述

· 具备对运行中的高压电气设备进行局放带电巡检的功能；

· 适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检；

· 整套设备采用超声波检测技术、高频检测技术、信号现场处理技术、Web后台处理软件等技术进行检测和分析，可靠性高；

· 便于对高压电气设备的运行状态进行评估，为设备维修提供依据；

· 为运行设备的故障点进行跟踪测试；

· 提高高压电气设备运行的可靠性、安全性和有效性。

技术特点

便携式设计，坚固耐用，使用方便

检测主机为便携式设计，壳体坚固可靠，选用12英寸高性能工业一体机。

抗干扰能力较强，检测数据准确

利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。

系统采用多通道数据采集

可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

连接简单方便

系统采用多种连接方式，传感器与主机之间选用BNC接口方式，便于使用。

软件功能强大

具有局部放电测量、分析，局部放电重复放电次数n的测量、分析，抗固定干扰，抗动态干扰，自由选择椭圆、直线、正弦显示方式，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，两道自动定时保存实验数据，两通道手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围每通道六档粗调，每档随意细调，数字开窗技术、可避免干扰对测量的影响，相位开窗、单窗、双窗任选，360度内自由开窗，四通道测量有效地抑制干扰脉冲信号，并同时测量两个试品或一个试品的多个测量点的局部放电信号，方便地分析局部放电信号的来源，内、外同步随意选择；

本软件局部放电显示结果符合IEC60270标准。

本装置采用外接电源供电方式，使用只需提供AC220V±10%交流电源即可。
