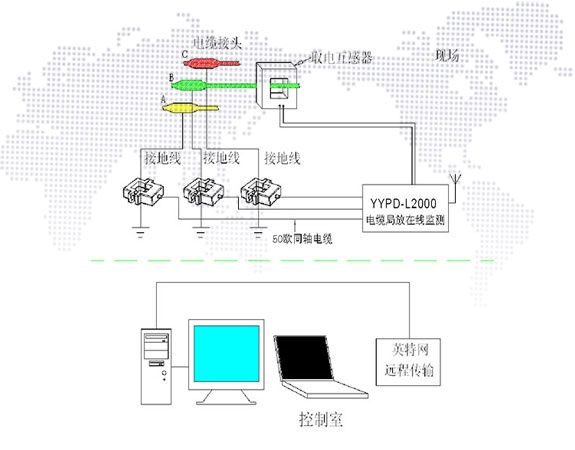

电缆局放在线监测系统系统构成

Ø 主站计算机系统（软件平台）

Ø 前端采集部分

Ø 传感器部分（局部放电传感器）

Ø 电缆本体感应取电部分

Ø 综合检测柜

    电缆局放在线监测系统监测原理

    当电缆线芯中有电流流过时，将会使金属护套上产生感应电势。在护套开路时，这个感应电势可能会很大，有时不但会危及人身安全，还会击穿金属护套的外护层，尤其是电缆线路发生过电压及短路故障时，在金属护套上会形成很高的感应电压，使电缆外护套绝缘发生击穿，故应在金属护套的一定位置采用特殊的连接方式和接地方式。

    当护层两端都接地时，就和大地形成一个通路，从而产生了接地环流。护层接地方式不当时，这个环流大小甚至可以达到线芯电流的50%或者更高，使得金属护层上产生大量的损耗，影响了电缆的载流量并且使得电缆绝缘加速老化，同时电缆线路的许多故障会表现为金属护层接地环流的变化，比如护层绝缘损坏引起的多点接地、护层接地系统遭到破坏（接地线或者交叉互联线被偷盗）等，所以有必要对电缆金属护层的环流进行相关的分析计算。而当护层单端接地时，接地线中将有电容电流流过，因为可以将单芯电缆线芯和线芯外面的金属护套，看作是一个圆柱形的电容器，使得接地电流成分中含有电容电流，这个电容电流在电缆主绝缘状态发生变化时也随之发生变化。当电缆主绝缘存在水树时，由于水树的整流作用，将会有直流电流成分通过接地线，而电缆主绝缘或者接头处存在缺陷的而产生的局部放电信号电流也会流经电缆护层的接地线，这些不同类型的接地电流成分不仅可以反映电力电缆金属护层自身的状态，也可以反映主绝缘的品质状态（如老化以及缺陷等）引起的局部放电在内的多类故障。

    电缆内部局部放电产生的电流脉冲还可以激发出电磁波，包括中低频和UHF段(0.3-1.5GHZ)电磁波，，然后根据接收的信号来分析局部放电的严重程度及其位置。 该方法特别适合在电缆头位置处检测，电缆头是局放发生概率最高的位置，且UHF信号更容易传出来被检测到，可定制合适的频带实现抗感扰的目的，也能对故障实现定位。

    超声信号也是伴随着电缆局放产生的衍生物，通过电缆表面超声信号的检测也能实现对局放信号的检测。

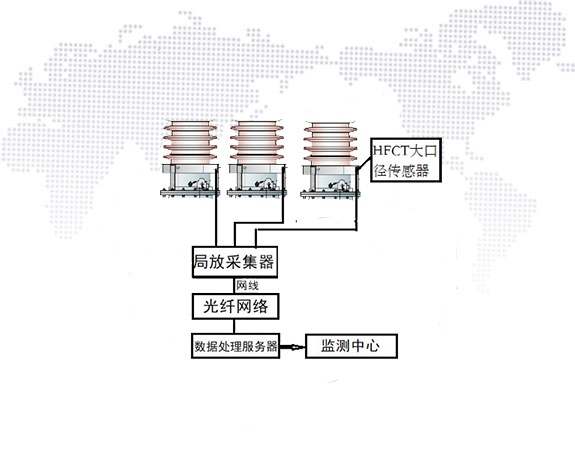

    HFCT是常规的电缆脉冲电流局放检测方法，我们还可以提供脉冲电流法、UHF和超声等多方法同时检测方案。多种方法同时对局放信号进行检测可以实现检测结果互相印证，减少单一方法因为干扰信号引起的误报警。
