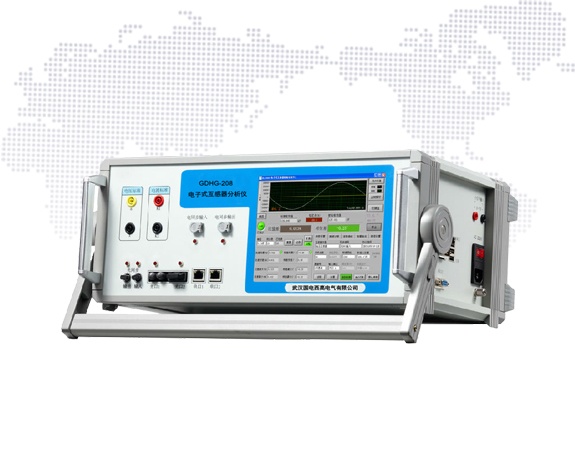

-GDHG-208电子式互感器分析仪

· 采用传统互感器校验装置和数字多用表实现量值传递；

· 采用内置GPS或高稳定晶体输出脉冲同步信号；

· 能对IEC61850的协议包进行全帧解析，自动分析ASDU个数，采样点数；

· 可显示所有通道波形图，无需抓包即可直观查看所有通道数据；

· 具有ST/SC双光纤以太网接口和双RJ45以太网接口；

· 阶准同步算法使得非同步采样的算法误差逼近于零；

· 采用24BitAD芯片和512倍过采样技术,大大扩展带宽提高精度；

· 采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比；

· 实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能；

· 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本；

· 可统计比值及相位的均值，变差，极值，多次误差等数据；

· 可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验；

· 可对测试过程全程录制及回放；

· 可进行丢帧测试，实时的统计丢帧数。

电子式互感器作为模拟世界到数字世界的桥梁，在数字化变电站中占有举足轻重的地位。因此在实际应用中需要电子式互感器进行量传，在现场安装后也需进行校验。为解决其测量校验问题，它支持IEC61850-9-1和IEC61850-9-2，具备对电子式互感器进行角差、比差进行校验的功能，并可对通信报文进行全息分析，可以对数字互感器进行各种通信故障测试。

校验项目

小信号输出电子式互感器校验
小信号输入合并单元校验
测量并统计比值差、相位差
电子式互感器的极性和延时校验
电子式互感器谐波精度校验（选配）
FT3输入的合并单元校验
FT3输出的电子式互感器校验
传统互感器校验
