1、电动喷水装置

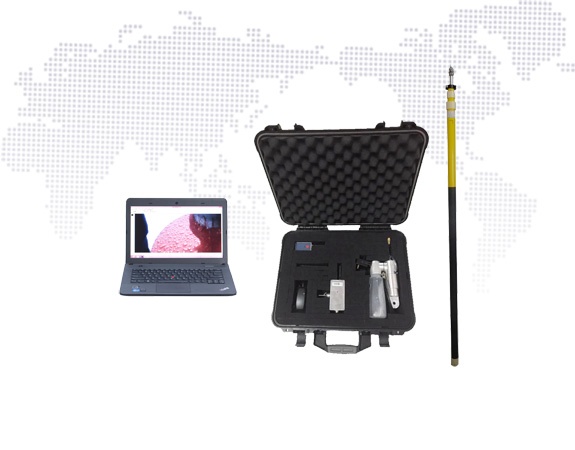

利用HC分级法进行绝缘子憎水性带电检测的关键技术之一就是对绝缘子表面喷水。本装置按照电力行业标准规定对被测绝缘子进行较精确定量喷水，保证了测量的准确性。装置采用模块化结构，由三部分组成：①无线遥控②绝缘操作杆③控制喷水部分，各部分可快速组装。装置结构紧凑，适合现场使用。

• （1）无线遥控工作于433M频段，具有遥控距离远、穿透力强、抗干扰能力强等优点。供电电源为2节3V纽扣电池。当遥控距离下降操作不灵敏时按照说明更换电池。
• （2）绝缘操作杆的材料为环氧树脂，具有强度大、重量轻的特点。
• （3）控制喷水部分由控制主机、连接绝缘杆、储水器、微型水泵及活动喷嘴组成。喷嘴可360度活动保证被测绝缘子表面垂直受水。供电电源为12V 2000mAh可充电锂电池，单次充电可保证装置连续喷水2小时，能够完成100次以上测量，满足现场长时间测量要求。

2、绝缘子憎水图像拍摄装置

本装置采用数字图像分析技术来判断绝缘子表面的憎水性状态，因此需要获取绝缘子的憎水图像。憎水性检测装置自身添加了一颗百万级别的前端摄像头，取照时摄像头与绝缘子群伞距离大概在30公分左右，通过WiFi热点与电脑进行连接进行取照工作，有效像素为720x1280，图像质量能够保证憎水性分析软件的图像分析。

3、本装置通过憎水性分析软件来分析运行中的绝缘子憎水性状态。本软件的核心功能为憎水性等级判断，由客观判断和主观判断两部分组成。

• （1）客观判断
• 憎水性的客观判断是本软件的特色部分，所依据的判断方法为“改进形状因子法”，即通过计算机中分析绝缘子憎水图像的面积比K和形状因子fc来进行憎水性等级判断。
• （2）主观判断
• 在实现了憎水性等级客观判断功能的基础上，本软件还设计了憎水性等级主观判断功能,主观判断所依据的方法为传统HC分级法所采用的图像对比法，即在软件中嵌入HC分级法的标准图像，将现场获得的憎水图像导入软件后，通过对比其与各标准图像的相似性来获得憎水性等级。一般情况下，主观判断只是作为一种辅助判断方法，用以验证客观判断的结果。另外，由于现场测量条件千变万化，憎水图像的拍摄条件不易较精确控制，有时获得的图像不易通过客观判断功能分析，因此主观判断功能的增加在一定程度上也是必要的。
