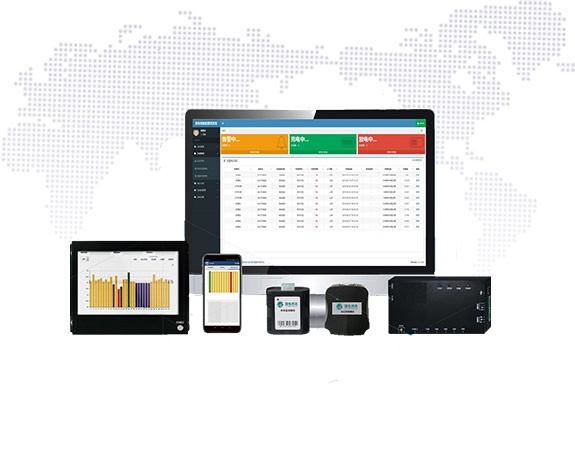

-GDBTS-OL蓄电池远程在线智能维护系统

· 该装置实现配网开闭所110V直流屏蓄电池组智能运维，利用自动化运维设备对蓄电池组进行有效运行监控及充放电维护。

国电西高研发的GDBTS-48分布式蓄电池组远程智能运维系统采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的数字检测技术研发生产，广泛适用于电力、通讯各行业用于蓄电池组直流供电电池组的远程维护。

产品型号参数	GDBTS-OL-110
端电压测量（组端与在线）	0~144VDC ；精度：± 0.5% ；
单体电压测量范围	0~15VDC ；精度：± 0.5%
接入铅酸电池组信息	12V 30-100AH 9 节一组
电流测量	量程： 20A ；精度：± 1%
输入电压	72~144VDC
放电电压范围	10.8~15VDC
放电电流	0.5~12A
充电输出电压	8~14.4VDC 控制精度± 0.1V
充电输出电流	0.4~5A, 控制精度± 0.2A
充电效率	80% 以上
通信方式	GPRS
供电电源	供电方式：电池组取电和在线端取电；电源范围： 72~144VDC
工作环境	温度： 0~50 ℃；相对湿度： 0~70% ；海拔高度：小于 4000 米
保护功能	反接保护；过压保护点： 150V ；过流保护： 20A
机型结构	钣金 2U 标准机箱
环境温度测量范围	量程： -10~+90 ℃；精度：± 1 ℃

产品型号参数	GDBTS-OL-4805	GDBTS-OL-4810
端电压测量（组端与在线）温度	量程： 60V ；精度：± 0.5% ；
单体电压测量范围	2V单体量程：3.0Vmax；精度：±0.2%； 12V 单体量程： 16Vmax ；精度：± 0.2% ；
环境温度测量范围	量程： -10~+90 ℃；精度：± 1 ℃
蓄电池组容量范围	50Ah~500Ah@2V 50Ah~200Ah@12V	50Ah~1000Ah@2V
支持电池组组数	1-2 组
节能放电电流	1-50A ，根据实际负载而定	1-100A ，根据实际负载而定
限流充电电流	1~40A	1~80A
直连充电电流	12V单体小于15A 2V 系统小于 30A	2V 系统小于 60A
节能放电效率	80-90% 以上	90% 以上
供电电源	供电方式：母排取电；电源范围：35~60V；整机监控模式下功耗：小于 2W
保护功能	反接保护；过压保护点： 65V
通信方式	GPRS 或 4G 模块、 RS485 通讯
机型结构	19英寸机箱，2V为2U或1U， 12V 为 1U	19 英寸机箱， 2U
工作环境	温度： 0~50 ℃；相对湿度： 0~70% ；海拔高度：小于 4000 米
输出放电特性
输出电压范围	0.2~15VDC ，调节步长 0.1VDC
输出电流范围	1 ～ 50A ，调节步长 0.1A	1 ～ 100A ，调节步长 0.1A
最大输出功率	600W
输出电流设定精度	± 0.5A
输出电流稳定精度	≤± 1%
输出电压稳定精度	≤± 1% （输出电压 15VDC ）
输出效率	≥ 90% （额定状态）
输出峰 - 峰杂音	≤ 200mV （ 0~20MHz ）（额定状态）
噪音	≤ 55dB （ A 计权）
输出充电特性
输出电压范围	35~60VDC ，调节步长 0.1VDC
输出电流范围	1 ～ 30A ，调节步长 0.1A
最大输出功率	1680W
输出电流设定精度	± 0.5A
输出电流稳定精度	≤± 1%
输出电压稳定精度	≤± 1%
输出效率	≥ 95% （输入输出压差大于 3V ）
输入直流反灌杂音电流	直流输入电流中宽频杂音分量 ( 均方根值 ) ≤ 1%
噪音	≤ 55dB （ A 计权）
保护特性
输出过压保护	变换器输出电压达到过压保护值时，变换器自动关机保护并发出告警，手动恢复。
输出短路保护	输出短路时，变换器发出告警，短路电流不超过设定电流值，短路消除后自动恢复输出
过温保护	模块内部散热器温度超过设定值时，变换器自动关机保护，待温度恢复正常可自启动
输出过流保护	充电模式下，变换器输出电流超过设定电流 1~2A ，变换器自动关机保护并发出告警，手动恢复。放电模式下，关机状态下，变换器仍可能有电流输出，此时不视为异常，不告警，可响应开机和参数设置命令
开机自检	异常时自动关机并发出告警支持缓启动电路，输入端接线不出现打火，缓启动时间不超过 5S
安全要求
设计标准	符合 IEC60950-1 及 YD/T 637-200
绝缘电阻	在工作温度范围内，相对湿度不大于 90% 情况下，试验电压为直流 500V 时，电源的输入、输出部分对地的绝缘电阻不低于 50M Ω
绝缘电压	在工作温度范围内，相对湿度不大于 90% 情况下，输入、输出对地承受 710Vdc/1 分钟，漏电流小于 20mA 无击穿和飞弧现象
额外说明	如需要放电电流 30 或 150A 配置，则根据实际项目配置报价
