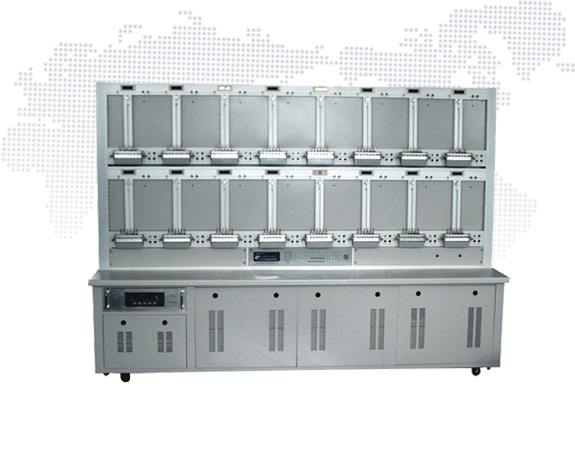

-GDYB-S16 三相多功能电能表校验装置

技术特点

· 程控式三相电能表多功能检验装置；

· 适用于0.2级及以下各种三相电能表（包括正弦无功表）的检验；

· 设计合理，造型美观；

· 专用键盘操作和PC机操作并存，使用方便。

产品特点

自动化程度高。在检定电能表时只要人工参与挂表，调整好光电采样器，并正确设计好表的参数后，所有检定项目（包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定）由PC机自动控制，一次完成。校表程序可按照国家规程，也可由用户自定义。
光电采样器可实现三维调节，既可采样回转式电能表的转盘信号．也可接收电子式电能表的频闪信号。
误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
相同类型（相线、额定电压、标定电流相同），不同常数的电能表可同时校验（限三种常数）。
可检验多功能电能表485口的通讯功能、需量误差及时钟误差（要求表有时钟信号输出）。
可自动对回转式电能表转盘的黑标进行定位，方便做潜（起）动试验。
可在工频基波上迭加2～21次谐波，谐波的幅值和相位可随要求设定。还可对输出量进行谐波分析并绘制波形。
能自动测试各单元的电压、电流、功率稳定度和三相总功率稳定度，能自动给出装置监视仪表的比对误差和输出电量三相不对称度指标。
装置稳定度高，可靠性好，输出功率大。电压（电流）回路可带任意性质的负载。
装置具有完善的故障检测、定位、保护和报警功能，以免人为的接线或操作错误而损坏装置。
PC管理软件还具备了功能完善的报表打印、数理统计和资产维护等功能。
配置高精度多路PT，可不脱钩校验单相表
具有电力载波通迅功能（东软、鼎信、晓程）（此功能为选配）
配置多路脉冲输入，有功正反相，四向限无功信号，一次接线，软件控制，提高效率。
