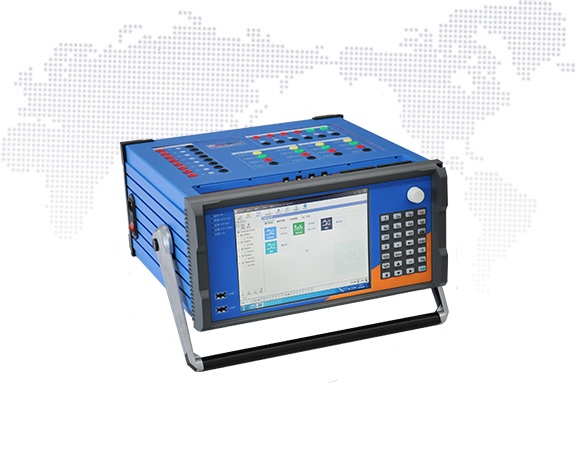

GDJB-6000M智能变电站继保数模化测试系统，符合以下主要标准：

• DL/T 860 系列标准《变电站通信网络和系统》；
• DL/T 624-2010《继电保护微机型试验装置技术条件》；
• GBT 7261-2008 《继电保护和安全自动装置基本试验方法》；
• IEC 60255-24:2001：《电气继电器第24部分：电力系统暂态数据交换的通用格式》；

GDJB-6000M智能变电站继保数模化测试系统测试仪采用工程化的管理方案对试验进行管理，1个工程可以仅包含1个试验项目，也可以包含整个变电站的测试项目；工程管理采用保护设备、保护类型、试验点的三层模式对试验进行管理，结构非常清晰；支持模拟量的输出，且可以同时进行模拟量的输出及GOOSE报文的收发；提供了多种方式配置SV、GOOSE报文，包括手动设置、网络侦测、导入SCL文件；光数字报文的收发光口配置十分灵活，同1个光口可以发送多个SV、GOOSE报文，同1个SV、GOOSE报文可以通过多个光口发送。

产品特点

智能测试模块
• 支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
自动测试
• 具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。
数字量/模拟量输出
• 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试。
模拟量及数字量同时输出
• 支持同时进行模拟量的输出及GOOSE报文的收发。
多种扫描模式
• 支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验。
安全及报警
• 具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能。
虚端子图形化显示
• 支持虚端子图形化显示功能，数据流向清晰明了。
报文同时收发
• 支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发。
FT3/扩展FT3
• 支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码。
异常测试
• 具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试。
故障回放
• 支持故障仿真和COMTRADE格式数据回放功能。
MMS服务
• 具备MMS定值读写功能，可读写智能IED设备定值等配置信息。
对时与授时
• 具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号。
硬接点开入及开出
• 开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示。
报文接收及分析
• 具备报文接收及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出。
单纤模式
• 光口支持单纤发送、单纤接收，支持光功率测试。
模拟量小信号
• 配备模拟量小信号接口，支持12路模拟量小信号输入，可测量-7V~ 7V交流电压；支持12路模拟量小信号输出，可输出-7V~ 7V交流电压。
触摸操作
• 配备10.4寸高分辨率显示屏，支持触摸操作。
无线连接
• 提供远程测试功能，具备WiFi模块，方便用户使用。
关键技术高精度报文时间控制技术
• GDJB-6000M智能变电站继保数模化测试系统系统中报文的发送、接收采用高精度硬件时间控制技术。系统数据运算模块计算完采样数据后会将该数据及时通知硬件，硬件在收到该数据后会立即加入环形数据队列，整个过程精度误差小于20ns，其性能远高于标准要求。相同地，系统在收到外部数据后会将数据的时间对应计算出系统的相对坐标，系统状态管理模块会根据报文的相对坐标以及报文内容进行数据转发或者状态切换，整个过程的响应时间不超过1us。
开放、可扩展的测试配置结构
• “GDJB-6000M智能变电站继保数模化测试系统”系统采用XML作为配置信息的描述语言。由于XML语言的可扩展特性以及结构化的特点，通过系统定义的信息元素、层次结构含义，使得配置信息具有良好的可伸缩性以及可扩展的特点，容易通过软件生成和理解。同时，GDJB-6000M智能变电站继保数模化测试系统系统通信、数据交换均采用XML作为信息载体，利用XML语言易于序列化的特点，无需根据不同的上位机系统和下位机平台做额外数据处理，各模块间可以更加灵活地进行信息配置和高效地进行数据交换。在与其它的系统集成和外部数据交换的过程中，使用XML作为信息描述语言会更加开放和被其它系统所理解，同时在不断的应用服务持续升级和功能不断增加的情况下，应用接口始终易于维护和维持统一。 GDJB-6000M智能变电站继保数模化测试系统的XML引擎采用非传统的DOM和SAX技术，使用了系统独创的“深解析、浅拷贝”技术，在几乎数据遍历的速度情况下生成了类似DOM模型的数据结构，使得其成为系统开放、可扩展配置信息结构的关键技术。
独特的并行计算和通信总线技术
• “GDJB-6000M智能变电站继保数模化测试系统”硬件架构具有高精度时钟同步技术，在多台级联的情况通过内部的时钟同步技术可以达到±20ns的误差，通过高精度的时钟同步调谐和独特软件通信总线，使得多台仪器在较精确的时间范围内可同步输出报文，以达到多台仪器级联测试。通过级联方式可以有效地提高测试系统的接口数量和测试规模，并适用于多分支测试和变电站全站仿真以及其它规模较大的测试和试验。
智能读写保护装置信息
• “GDJB-6000M智能变电站继保数模化测试系统”首次将MMS协议集成在测试系统中，实现了测试过程中的实时自动读写保护装置定值、设置测试参数、投退装置软压板来配合当前的测试项目，并自动完成整个测试过程。该技术是自动测试的关键技术。
